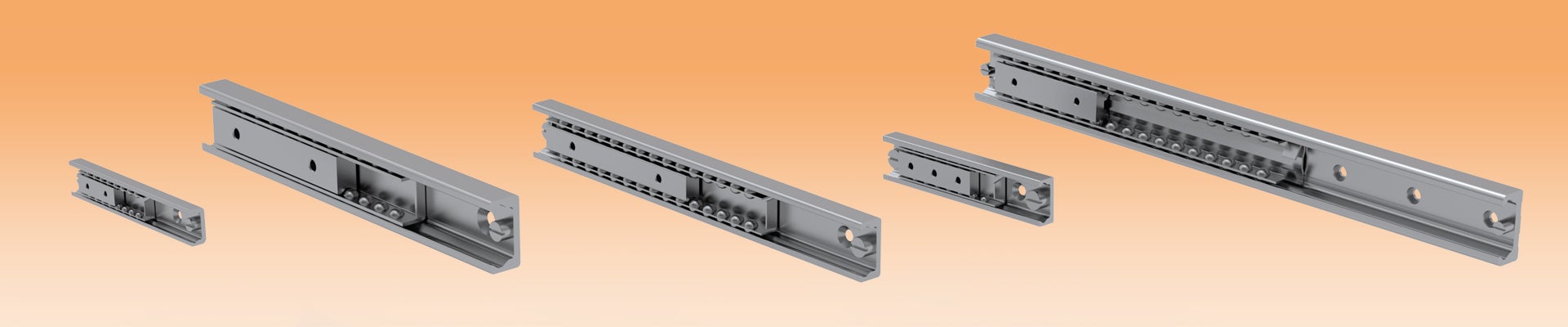

EASYSLIDE

Kompakt och tålig linjärstyrning för applikationer med begränsat utrymme. Systemet består av en C-formad skena med enkla, dubbla eller synkroniserade slädar med återcirkulerande kulor. De invändiga härdade löpbanorna gör att systemet klarar hög belastning och vibrationer.

Skenorna finns i fem olika storlekar. Längder specialanpassas efter behov. Det är möjligt att få olika slaglängder med samma installationsmått.

Easyslide finns i tre versioner.


SN LINJÄRLAGER MED ENKEL SLÄDE - VERSION 1

Detta linjärlager består av en styrskena och en släde som löper inne i en kulkorg i skenan. Hög lastkapacitet, kompakt tvärsnitt och enkel montering kännetecknar den här produktserien. I vårt produktsortiment listar vi endast standardlängder och slaglängder av version 1. Kontakta oss angående andra slaglängder och längder.

SN LINJÄRLAGER MED FLERA OBEROENDE SLÄDAR - VERSION 2

Variant med flera slädar, som var och en löper inom sin egen kulkorg, oberoende av varandra i skenan. Kan konfigureras och användas på en nästan oändlig mängd olika sätt. Det vanligaste är att göra en symmetrisk konfiguration. Kontakta Rollco för ytterligare information och råd.

SN LINJÄRLAGER MED FLERA SYNKRONISERADE SLÄDAR - VERSION 3

Flera slädar i en gemensam kulkorg inne i skenan. Uppdelningen av den inre släden i två delar har en positiv inverkan på lastkapacitet och drift under höga Mz- och My-belastningar. Kontakta Rollco för utförliga råd och beräkningar.

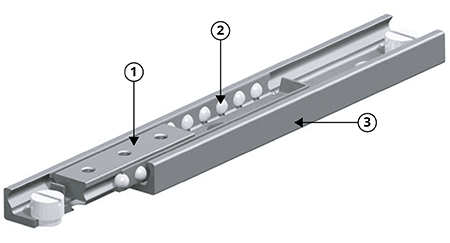

  1. Släde
  2. Kulkorg
  3. Skena
MER INFORMATION
EGENSKAPER
  • Storlekar: 22, 28, 35, 43, 63
  • Induktionshärdade löpbanor
  • Skenor och slädar av kalldraget lagerstål
  • Kulor av härdat stål
  • Kulkorg i stål
  • Max. driftshastighet 0.8 m/s
  • Temperaturområde: -30 °C till +170 °C
  • Elektrolytisk zinkplätering enligt ISO 2081; ytterligare korrosionsskydd som tillval.
APPLIKATIONSOMRÅDEN
  • Transportindustrin (t.ex. dörrar på bussar och tåg, sätesjusteringar, interiör)
  • Bygg- och maskinteknik (t ex höljen, skyddshuvar)
  • Medicinteknik (t.ex. röntgenutrustning, sjukhusbord)
  • Fordonsteknik
  • Logistik (t.ex. förpackningsmaskiner)
  • Förpackningsmaskiner (t.ex. livsmedelsindustrin)
  • Specialmaskiner
