Easyslide

Kompakt och tålig linjärstyrning för applikationer med begränsat utrymme. Systemet består av en C-formad skena med enkla, dubbla eller synkroniserade slädar med återcirkulerande kulor. De invändiga härdade löpbanorna gör att systemet klarar hög belastning och vibrationer.

Skenorna finns i fem olika storlekar. Längder specialanpassas efter behov. Det är möjligt att få olika slaglängder med samma installationsmått.

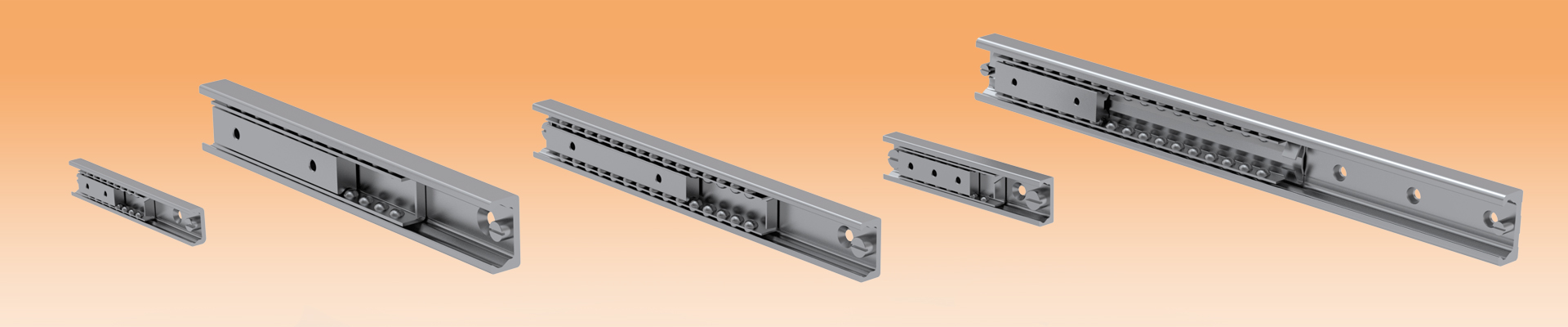

Easyslide finns i tre versioner.


SN LINJÄRLAGER MED ENKEL SLÄDE - VERSION 1

Detta linjärlager består av en styrskena och en släde som löper inne i en kulkorg i skenan. Hög lastkapacitet, kompakt tvärsnitt och enkel montering kännetecknar den här produktserien.

SN LINJÄRLAGER MED FLERA OBEROENDE SLÄDAR - VERSION 2

Variant med flera slädar, som var och en löper inom sin egen kulkorg, oberoende av varandra i skenan. Släd- och slaglängd kan vara variera för de olika slädarna inom samma skena.

SN LINJÄRLAGER MED FLERA SYNKRONISERADE SLÄDAR - VERSION 3

Flera slädar i en gemensam kulkorg inne i skenan. Längden på slädarna kan varieras och tillsammans bilda en enhet som motsvarar samma slaglängd.



  1. Släde
  2. Kulkorg
  3. Skena
  • EGENSKAPER

    • Storlekar: 22, 28, 35, 43, 63
    • Induktionshärdade löpbanor
    • Skenor och slädar av kalldraget lagerstål
    • Kulor av härdat stål
    • Kulkorg i stål
    • Max. driftshastighet 0.8 m/s
    • Temperaturområde: -30 °C till +170 °C
    • Elektrolytisk zinkplätering enligt ISO 2081; ytterligare korrosionsskydd som tillval.
  • APPLIKATIONSOMRÅDEN

    • Transportindustrin (t.ex. dörrar på bussar och tåg, sätesjusteringar, interiör)
    • Bygg- och maskinteknik (t ex höljen, skyddshuvar)
    • Medicinteknik (t.ex. röntgenutrustning, sjukhusbord)
    • Fordonsteknik
    • Logistik (t.ex. förpackningsmaskiner)
    • Förpackningsmaskiner (t.ex. livsmedelsindustrin)
    • Specialmaskiner
