Compact Rail

Compact rail är ett system som består av skenor och vagnar med rullar. Skenorna är tillverkade av härdat stål och vagnar finns i stål eller gjuten aluminium.

Det finns fyra storlekar på skenorna och många olika varianter och längder på vagnar. Compact Rail består av tre produktserier; styrande skena, vinkelkompenserande skena och flytande skena. Alla produkter är förzinkade, kemisk förnicklat utförande finns tillgängligt på begäran. Vagnarna har olika antal rullar beroende på moment eller last i applikationen.

Compact Rail-systemet är designat för att kunna ta upp både parallellitetsfel och vinkelfel i konstruktioner och på så sätt minska montagetiden.

AXIELLA PARALLELLITETSAVVIKELSER

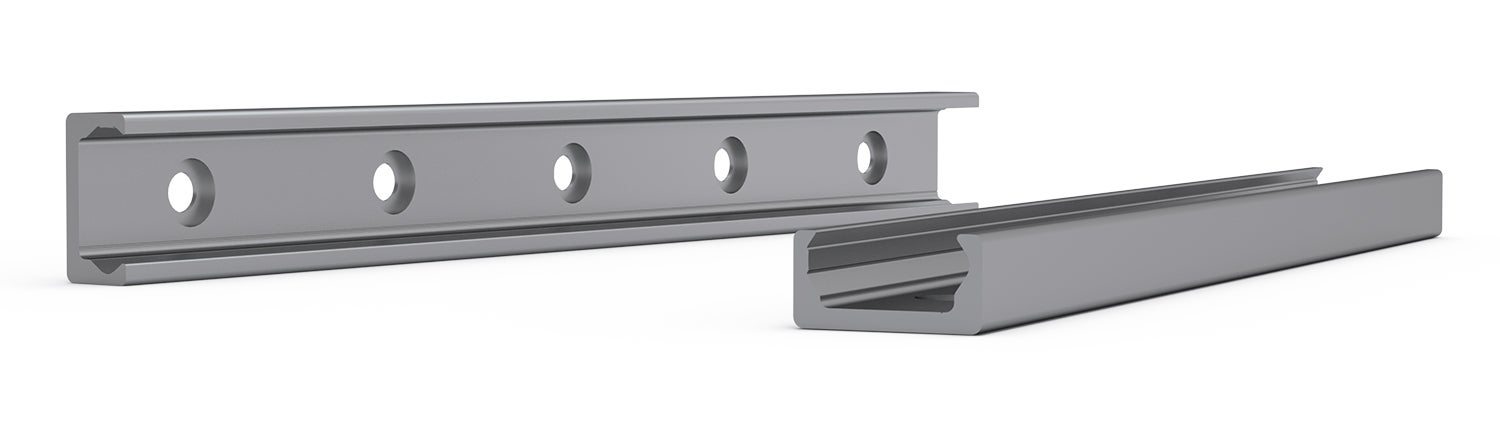

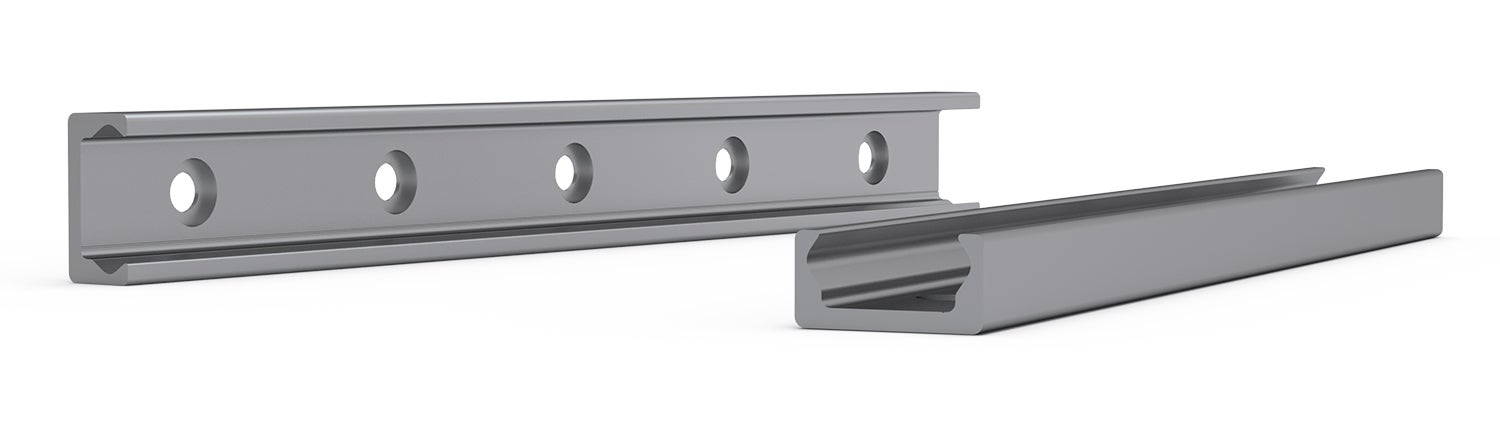

Parallellitetsproblem uppstår oftast på grund av bristande parallellitet på monteringsytorna och detta orsakar stort slitage, vilket i sin tur reducerar livslängden drastiskt. Genom att använda en fast skena och en kompenserande (T+U-system) kan problemet med att anpassa två monteringsytor lösas. En kombination av kompenserande skena och flytande skena (K+U-system) klarar också av parallellitetsfel och vinkelfel.

Läs mer om parallellitetsavvikelser här.

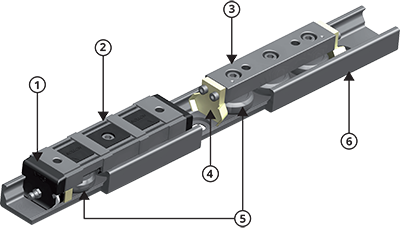

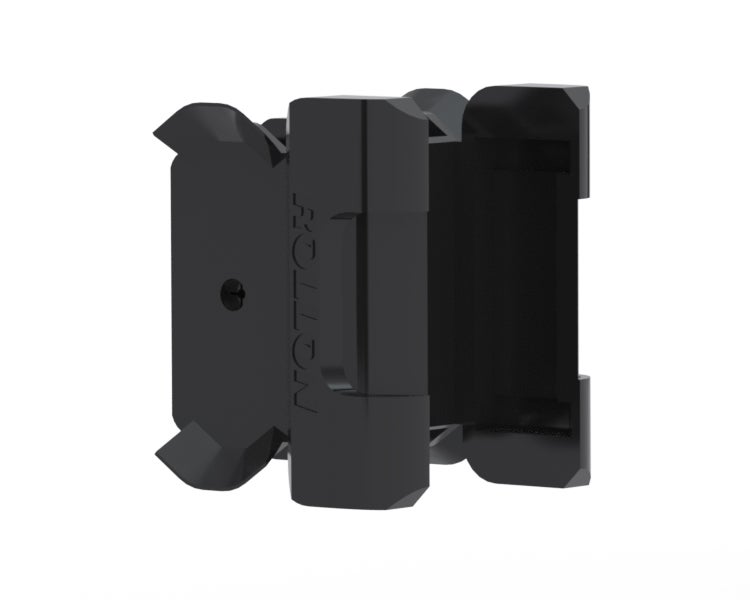

  1. Tätning typ N

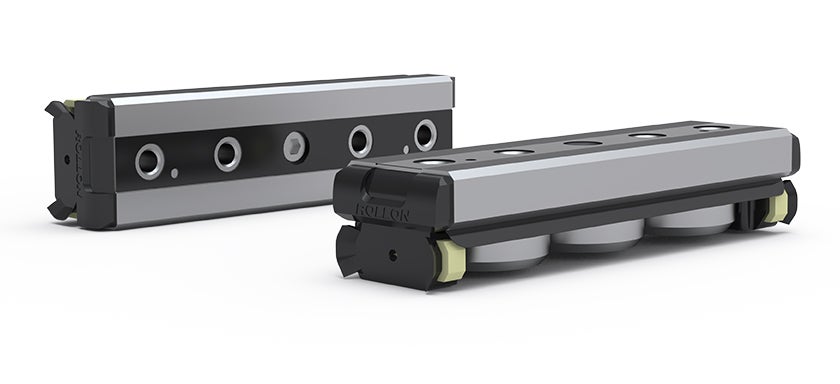

  2. N-vagn

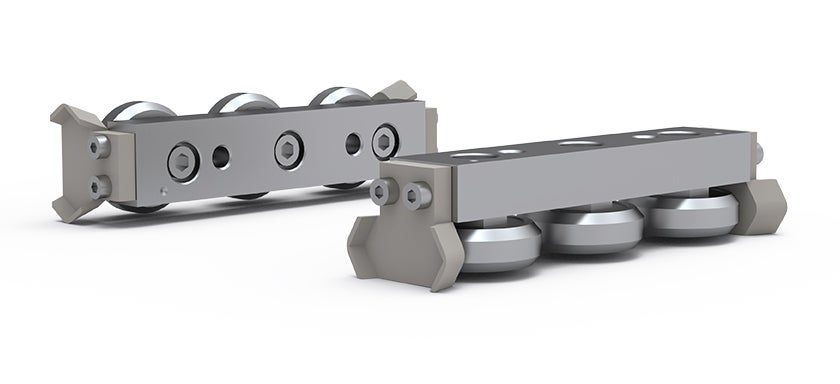

  3. CSW-vagn

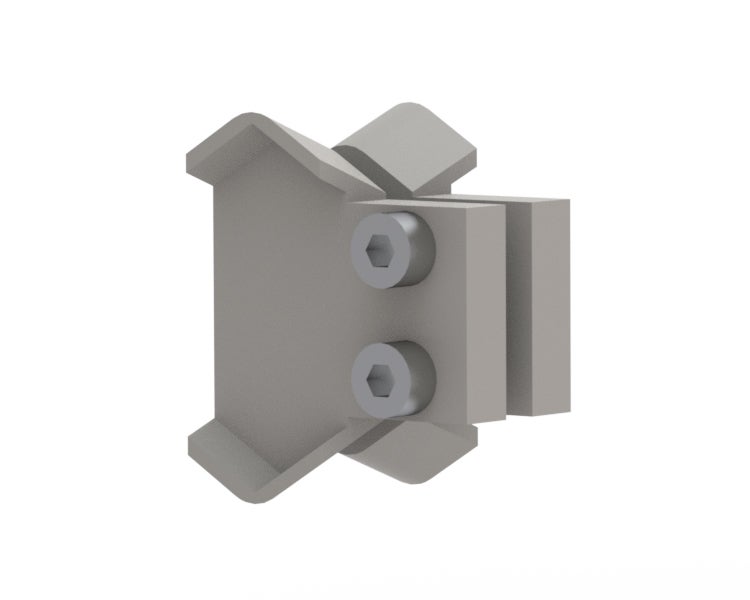

  4. Tätning typ W

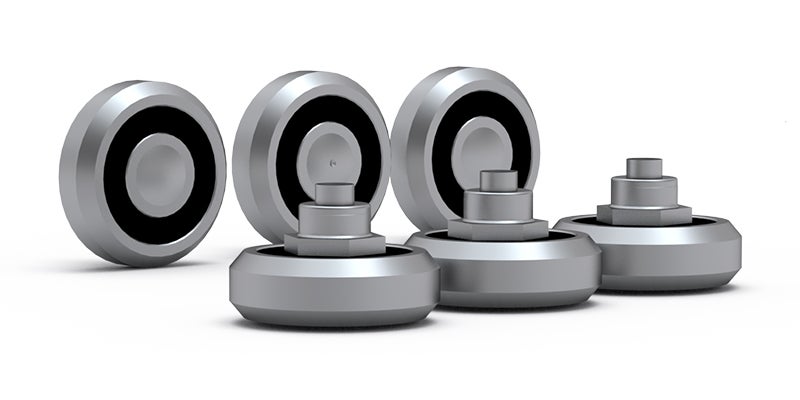

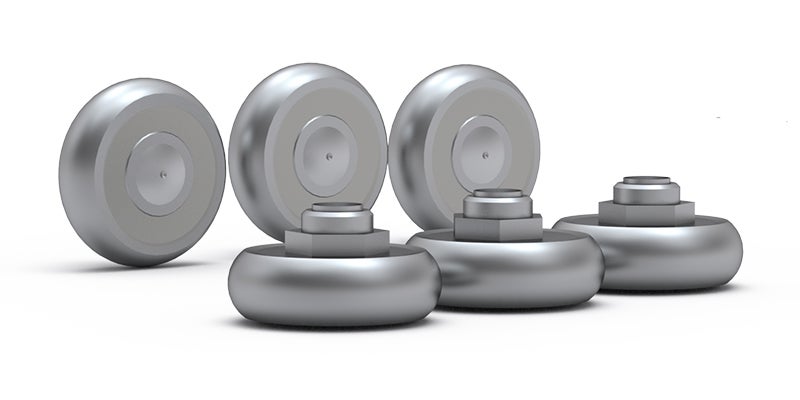

  5. Rullar

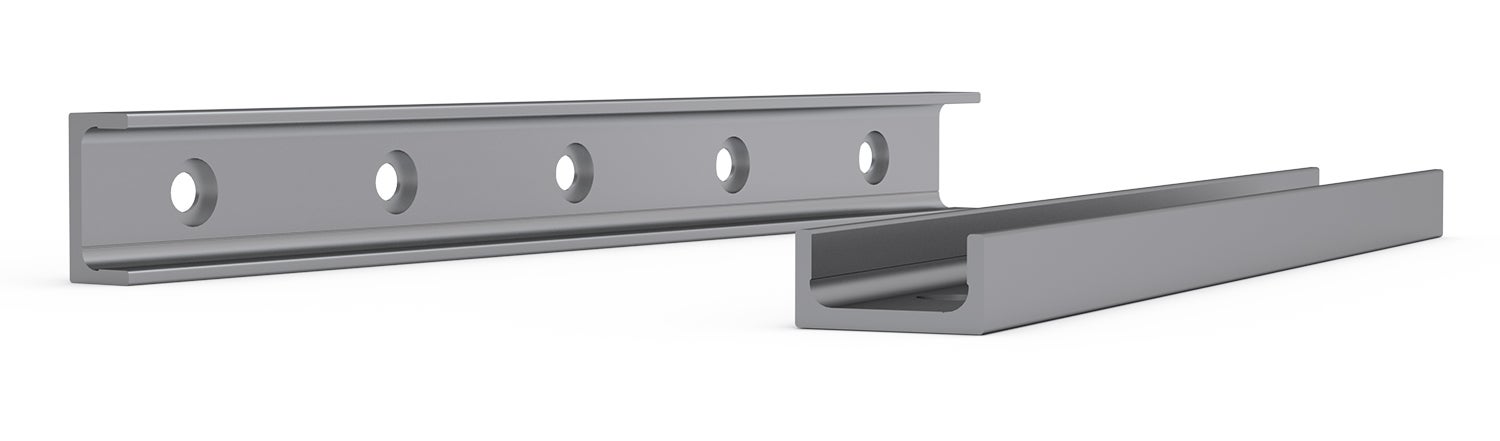

  6. Skena
  • EGENSKAPER

    • Kompakt storlek.
    • Tyst gång
    • Korrosionsbeständig yta för lång livslängd
    • Okänslig mot föroreningar tack vare invändiga löpbanor.
    • Härdade och slipade löpbanor.
    • Självjusterande i två plan.
    • Hög drifthastighet.
    • Brett temperaturområde.

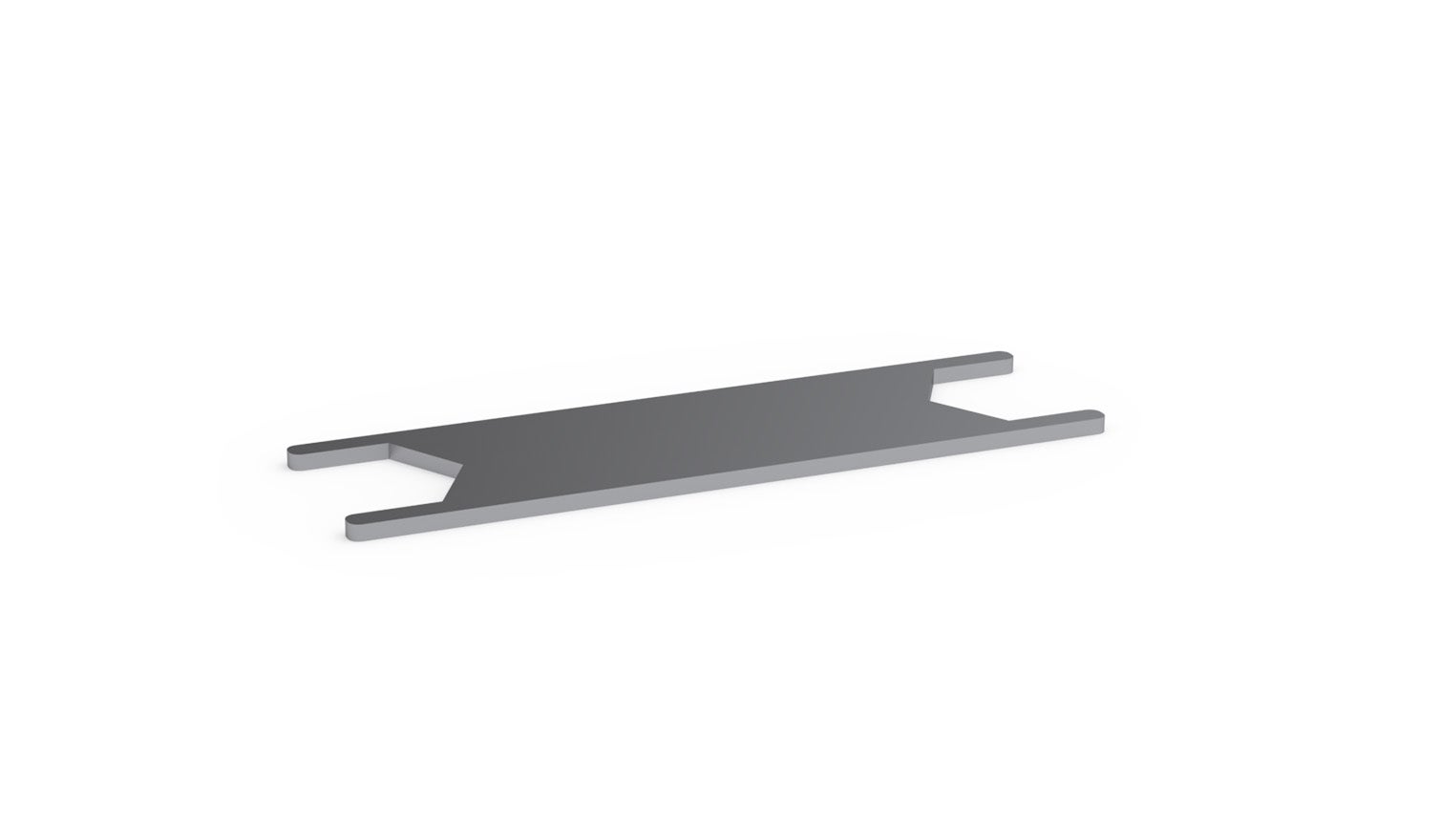

    • Enkel justering av vagnarna i skenorna.
    • Förzinkade, kemiskt förnicklat utförande på begäran.
  • APPLIKATIONSOMRÅDEN

    • Skärmaskiner
    • Medicinteknik
    • Förpackningsmaskiner
    • Belysningsutrustning
    • Bygg- och maskinteknik (dörrar, skyddshöljen)
    • Industrirobotar
    • Automation
    • Materialhantering
