MCE & MSCE ELEKTROMEKANISKA MINIATYRDRIVENHETER

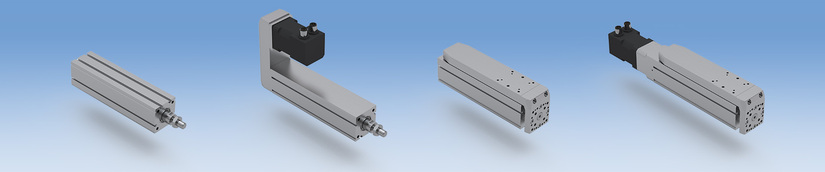

MCE & MSCE är elektromekaniska miniatyrdrivenheter. MCE har en glidlagrad och rotationslåst kolvstång medan MSCE har en linjärlagrad släde av aluminium.

Enheterna är försedda med noga inbyggd och väl skyddad kulskruv med minimerat axialglapp. Detta garanterar låg friktion och en hög mekanisk verkningsgrad.

Kombinerat med den noga utformade glidlagringen och antirotations-styrningen (MCE) erhålls långvarigt god precision även vid intensiv användning och höga hastigheter. Genom användning av en linjärlagrad släde (MSCE) förbättras både precision och belastbarhet ytterligare.

Väljs någon av våra standardmotorer och drivsteg erhålls plug and play-lösningar med optimerade och verifierade prestanda. Motorerna kan fås monterade in-line via adapter och axelkoppling eller parallellt via en kuggremstransmission.

Cylinderhuset har t-spår på undersidan och sidospår för klämfästen. I överkant sitter det spår för magnetgivare.


MCE och MSCE tillverkas och lagerhålles i ett antal standardslaglängder för att ge bästa pris och kort leveranstid.

MCE/MSCE är konstruerade och byggda för att vara underhållsfria och är livstidssmorda. Vid leverans är de redo för omgående driftstagning. Jämfört med pneumatiska cylindrar i jämförbar storlek kan betydligt större krafter och massor hanteras, detta med jämförbar hastighet men betydligt högre precision och repeterbarhet. En extra bonus är att den totala energiförbrukningen ofta hamnar på endast 10% eller lägre jämfört med motsvarande pneumatikcylinder.

Alternativa utförande av MCE är invändig kolvstångsgänga och förlängd kolvstång. Dessa kan väljas tillsammans eller oberoende av varandra. Utöver detta finns ett stort antal tillbehör för såväl fast som ledad infästning av enheten.

Vid krav på stora sid- och momentbelastningar finns det en extern gejdenhet GUC till MCE. Denna används alltså om den inbyggda linjärlagringen i MSCE inte riktigt räcker till.

Tvåaxliga system kräver alltid att den primära enheten har en gejd (MCE+GUC) eller inbyggd linjärstyrning (MSCE) för att kunna bära den sekundära enheten.

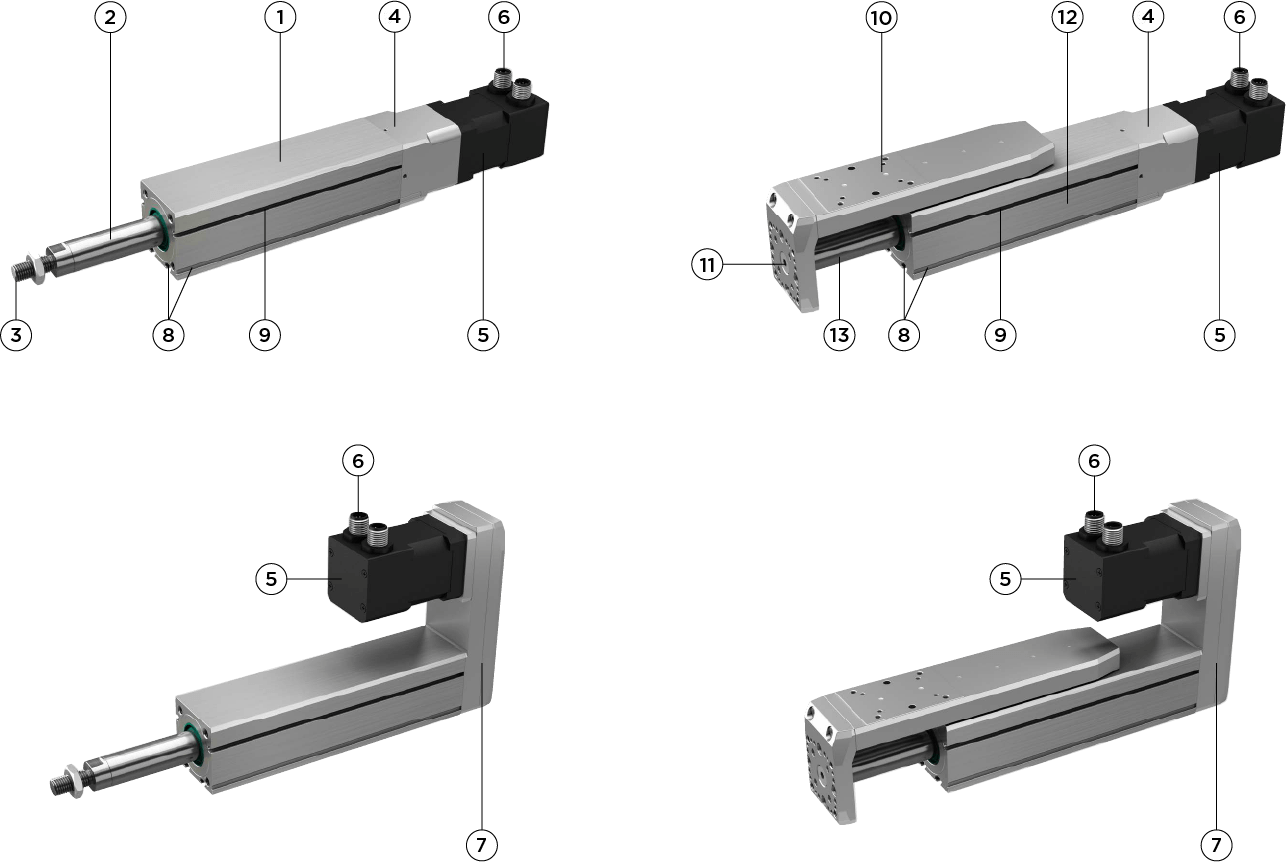

  1. Cylinderhus i form av en aluminiumprofil
  2. Kolvstång (rostfritt stål) med antirotationsanordning
  3. Kolvstångsände (invändig gänga finns som tillval)
  4. Motoradapter VK med axelkoppling
  5. Motor som tillval (med eller utan broms)
  6. Standardkontakter (motor, encoder och broms – tillval)
  7. Kuggremstransmission för parallellmontering av motorn
  8. Monteringsspår
  9. Spår för magnetgivare (storlek 32 och 45) eller montering av givarhållare (storlek 25)
  10. Aluminiumsläde med linjärlager
  11. Frontplatta
  12. Cylinderhus i form av en aluminiumprofil
  13. Kolvstång (rostfritt stål)
MER INFORMATION
FUNKTIONER & FÖRDELAR
  • 500 mm/s linjärhastighet på vissa typer
  • < 0,05 mm mekaniskt vändglapp
  • < 0,03 mm uni-direktionell repeternoggrannhet
  • 90 % typisk mekanisk verkningsgrad
  • Rotationslåst kolvstång (MCE)
  • Integrerad linjärlagring med kulskenstyrning (MSCE)
  • Standardmotor in-line- eller parallell-monterad som tillval
  • Underhållsfri
  • Väl förberedd för att göra fleraxliga system
