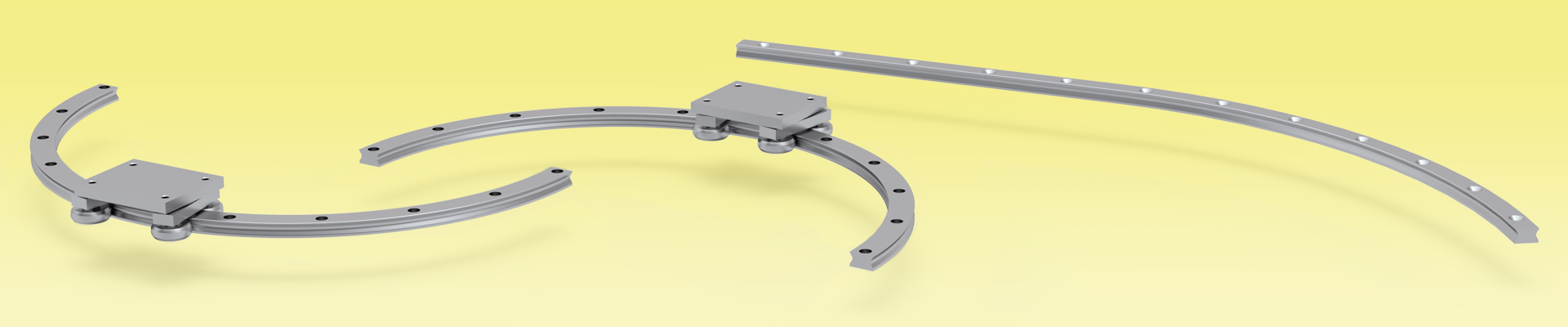

Rollco CurviLine rail system

CURVI LINE

Curvi Line är ett linjärstyrningssystem med kurviga banor avsett för alla icke-linjära specialrörelser. Systemet skräddarsys till varje applikation, vilket resulterar i en mycket flexibel och ekonomisk lösning.

Skenorna finns i två storlekar med bredder på 16 resp. 23 mm. Minsta radie är 120 mm för ohärdade skenor. För härdade skenor är den minimala radien 300 mm för storlek 16 mm och 400 mm för storlek 23 mm. Vagnarna har antingen tre eller fyra rullar och klarar belastningen genom hela rörelsen. Flyttbara rullar med en kombination av koncentriska och excentriska rullar säkerställer en jämn gång även med en komplicerad bana. Skenorna kan beställas med konstant eller variabel radie.

KONSTANT RADIE

Utformningen av CKR-skenorna motsvarar en sektion av en fullständig cirkel.

VARIABEL RADIE

CVR-skena är en variabel kombination av olika radier och partiellt raka delar.

KORROSIONSSKYDD

Curvi Line finns i förzinkat utförande och i rostfritt stål. För ökat korrosionsskydd kan vi på begäran erbjuda applikationsspecifik ytbehandling, t.ex. förnickling med godkännande för användning i livsmedelsindustrin. Kontakta Rollco för mer information.

LÄS MER OM CURVILINE PÅ VÅR BLOGG  Icon_Blog.png

Curvi line_nr.png

  1. Förzinkad stålvagn
  2. Förzinkad skena
  3. Pivot av lagerstål
MER INFORMATION

Vänligen kontakta oss för CAD-filer.

EGENSKAPER
  • Möjligt att kombinera raka och böjda sektioner i en sammanhängande bana.
  • Vagnar med fyra rullar, anordnade i par, klarar belastningen över hela skenlängden.
  • Helt anpassat enligt tillämpningskrav.
  • Finns i rostfritt stål.
APPLIKATIONSOMRÅDEN
  • Förpackningsmaskiner
  • Tågvagnsdörrar
  • Varvsindustri (innerdörrar)
  • Livsmedelsindustri
