Couplings
For Mini Linear Units MGBS & MGTB
Designation | Select all | Lead Time * | Description | Dynamic Load Capacity C (N) | Dynamic Moment Mx (Nm) | Dynamic Moment My (Nm) | Dynamic Moment Mz (Nm) | Max. Permissible Loads Forces Fpy (N) | Max. Permissible Loads Forces Fpz (N) | Max. Permissible Loads Moments Mpx (Nm) | Max. Permissible Loads Moments Mpy (Nm) | Max. Permissible Loads Moments Mpz (Nm) | Max. Repeatability (mm) | Absolute Stroke | CAD | Compare | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

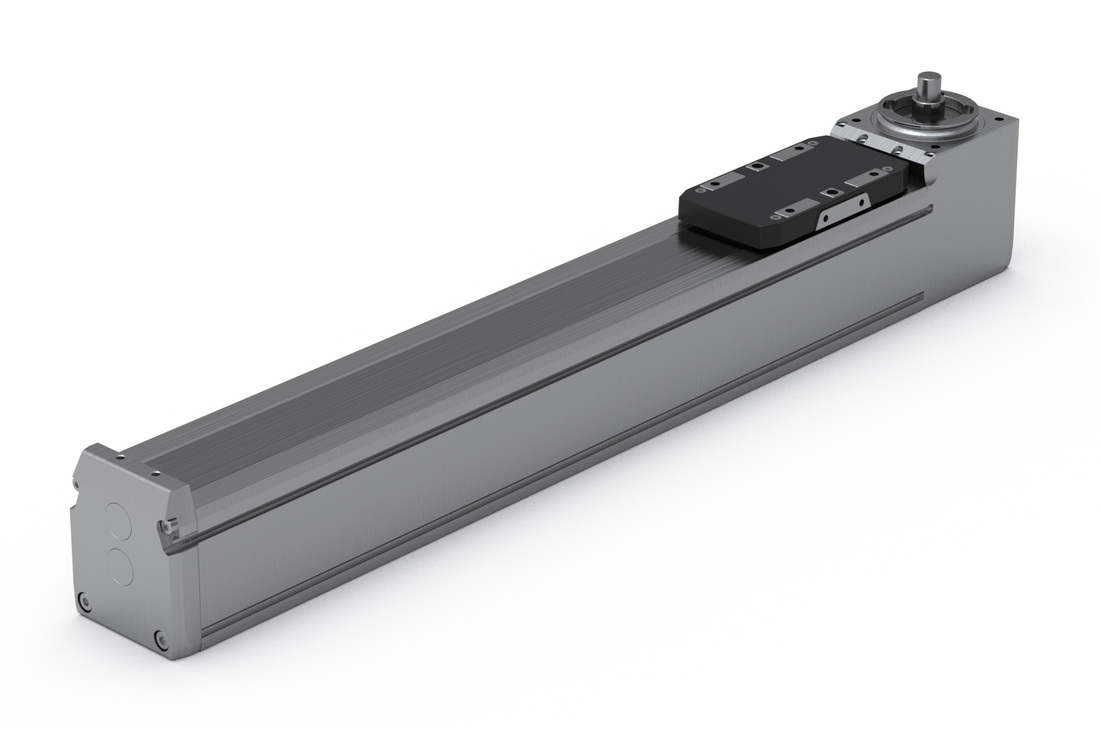

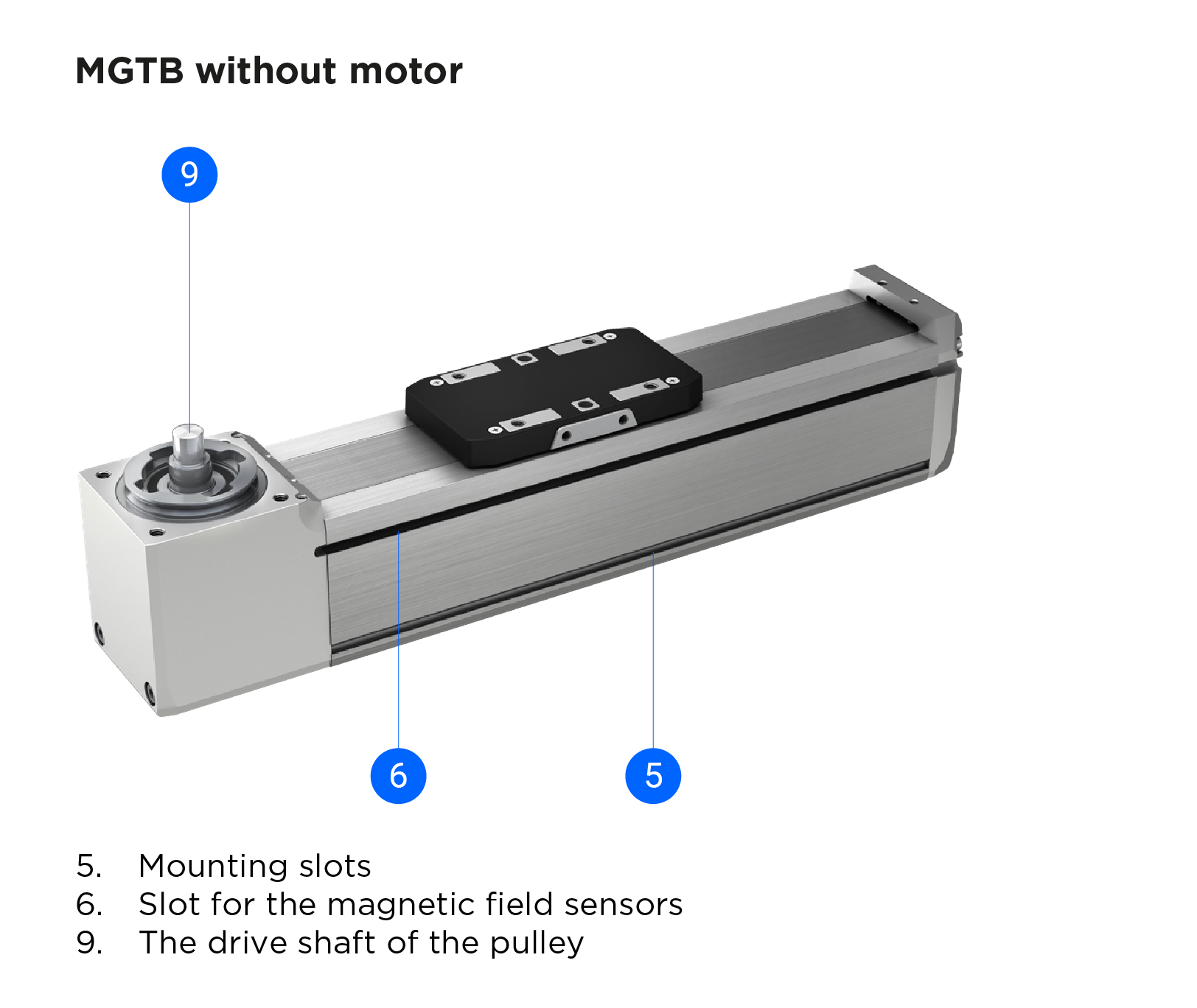

/storage/A34F13F5246B655DE80E6791D665C1CE3F3BC6912B3CAAFA9767C1E2E0FC7E06/904fe681363942cba4515c91748f79ed/zip/media/c1ffc2aaf0cf47dbb7fae680a24aae72/CAD_MGTB-32_..._MiniLinearUnit_Rollco.zip | 2 | Without a motor | 1310 | 4.8 | 4.1 | 4.1 | 200 | 300 | 2.0 | 1.8 | 1.3 | ± 0.08 | 100, 200, 300, 400, 500, 600, 700, 800, 1000, 1200, 1400, 1600 |
|
||
|

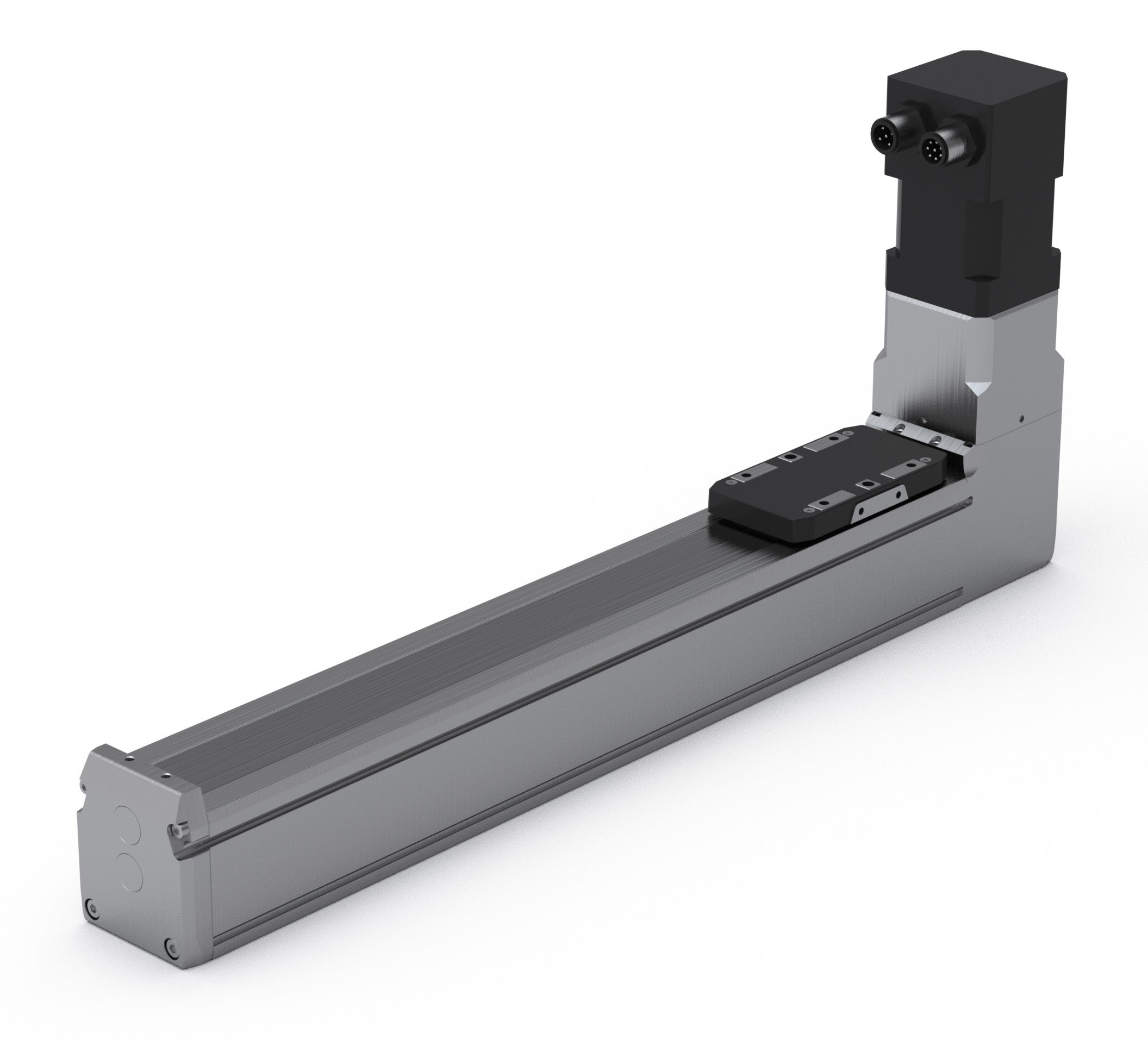

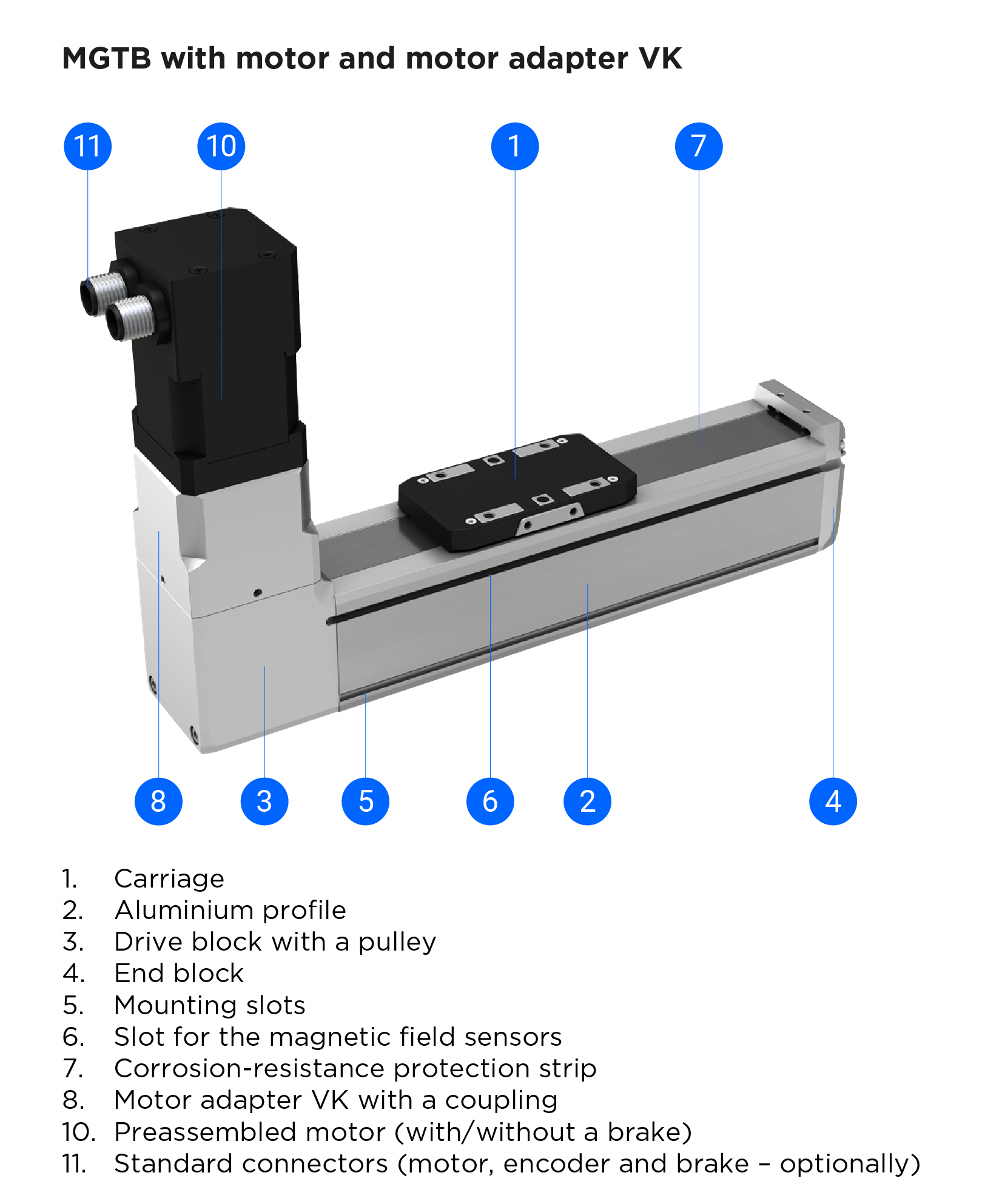

2 | With motor size 42 and motor adapter VK | 1310 | 4.8 | 4.1 | 4.1 | 200 | 300 | 2.0 | 1.8 | 1.3 | ± 0.08 | 100, 200, 300, 400, 500, 600, 700, 800, 1000, 1200, 1400, 1600 |
|
|||
|
/storage/842E4F50D0DC2D6BC6BAAA622B8CD22A9889BFF0D0FA4DEF50CA1B59CDBB62F5/0f36db1817c744c5adc801dd5281973e/zip/media/cf473be7f350465b8a16b53262127991/CAD_MGTB-45_..._MiniLinearUnit_Rollco.zip | 2 | Without a motor | 3240 | 20.1 | 17.4 | 17.4 | 400 | 700 | 7.4 | 6.3 | 4.7 | ± 0.08 | 100, 200, 300, 400, 500, 600, 700, 800, 1000, 1200, 1400, 1600 |
|
||
|
2 | With motor size 42 and motor adapter VK | 3240 | 20.1 | 17.4 | 17.4 | 400 | 700 | 7.4 | 6.3 | 4.7 | ± 0.08 | 100, 200, 300, 400, 500, 600, 700, 800, 1000, 1200, 1400, 1600 |
|
|||
|
2 | With motor size 56 and motor adapter VK | 3240 | 20.1 | 17.4 | 17.4 | 400 | 700 | 7.4 | 6.3 | 4.7 | ± 0.08 | 100, 200, 300, 400, 500, 600, 700, 800, 1000, 1200, 1400, 1600 |
|
|||
|
/storage/193614C9DCB9470C33C66EF5B8D80DFB85811626EB3C842C087088A670E458E5/e8569aea8a7246b4acee8149beefce1b/zip/media/982e48020412485097adb3d6210b5f91/CAD_MGTB-60_..._MiniLinearUnit_Rollco.zip | 2 | Without a motor | 11190 | 77.4 | 79.8 | 79.8 | 850 | 2000 | 29.2 | 30.8 | 31.8 | ± 0.08 | 100, 200, 300, 400, 500, 600, 700, 800, 1000, 1200, 1400, 1600, 1800, 2000 |
|
||
|
2 | With motor size 56 and motor adapter VK | 11190 | 77.4 | 79.8 | 79.8 | 850 | 2000 | 29.2 | 30.8 | 31.8 | ± 0.08 | 100, 200, 300, 400, 500, 600, 700, 800, 1000, 1200, 1400, 1600, 1800, 2000 |
|
|||
|
2 | With motor size 86 and motor adapter VK | 11190 | 77.4 | 79.8 | 79.8 | 850 | 2000 | 29.2 | 30.8 | 31.8 | ± 0.08 | 100, 200, 300, 400, 500, 600, 700, 800, 1000, 1200, 1400, 1600, 1800, 2000 |
|
*Green: Normally in stock, contact us for current status. Blue: Contact us for delivery time.
Designation | Select all | Lc | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | L11 | L12 | L13 | L14 | L15 | L16 | L17 | L18 | L19 | L20 | L21 | L22 | L23 | L24 | L25 | L26 | L27 | L28 | L29 | L30 | L31 | L32 | L33 | L34 | L35 | V1 | V2 | V3 | V4 | E1 | E2 | E3 | E4 | E5 | E6 | E7 | E8 | E9 | E10 | CAD | Compare | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
/storage/A34F13F5246B655DE80E6791D665C1CE3F3BC6912B3CAAFA9767C1E2E0FC7E06/904fe681363942cba4515c91748f79ed/zip/media/c1ffc2aaf0cf47dbb7fae680a24aae72/CAD_MGTB-32_..._MiniLinearUnit_Rollco.zip | 65 | 104 | 32.75 | 8 | 2.5 | 36.5 | 38.5 | 35.75 | 32 | 4.4 | 23.7 | 4 | 5.9 | 18 | M2 | 4 | 14.6 | 18.4 | 22.5 | 30 | 35 | M3 | 2 (H7) | 5 | 7 | 5 (h7) | 22.6 | 25 (h7) | 14 | 2.3 | 4.5 | 15.75 | 24.5 | M3 | 3 | 37.75 | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
|
||
|
65 | 104 | 32.75 | 8 | 2.5 | 36.5 | 38.5 | 35.75 | 32 | 4.4 | 23.7 | 4 | 5.9 | 18 | M2 | 4 | 14.6 | 18.4 | 22.5 | 30 | 35 | M3 | 2 (H7) | 5 | 7 | 5 (h7) | 22.6 | 25 (h7) | 14 | 2.3 | 4.5 | 15.75 | 24.5 | M3 | 3 | 37.75 | 40 | 31.5 | 42 | 5.5 | M12 5-pole | M12 8-pole | M8 3-pole (with brake) | 14 (± 1) | 14 (± 0.3) | 19.5 | 9 (± 1) (with brake) | 27 (± 0.3) (with brake) | 70.4 (± 1) (without brake) ; 106.4 (± 1) (with brake) | 42.3 |
|
|||
|
/storage/842E4F50D0DC2D6BC6BAAA622B8CD22A9889BFF0D0FA4DEF50CA1B59CDBB62F5/0f36db1817c744c5adc801dd5281973e/zip/media/cf473be7f350465b8a16b53262127991/CAD_MGTB-45_..._MiniLinearUnit_Rollco.zip | 75 | 124 | 49 | 10 | 4.3 | 44.7 | 54 | 52.25 | 45 | 4.4 | 36.5 | 5 | 7.8 | 18 | M3 | 6 | 18.6 | 16.4 | 32 | 42 | 42 | M4 | 4 (H7) | 6 | 8 | 8 (h7) | 31.6 | 34 (h7) | 16 | 2.3 | 4.5 | 22.25 | 34 | M4 | 10 | 54.85 | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
|
||
|
75 | 124 | 49 | 10 | 4.3 | 44.7 | 54 | 52.25 | 45 | 4.4 | 36.5 | 5 | 7.8 | 18 | M3 | 6 | 18.6 | 16.4 | 32 | 42 | 42 | M4 | 4 (H7) | 6 | 8 | 8 (h7) | 31.6 | 34 (h7) | 16 | 2.3 | 4.5 | 22.25 | 34 | M4 | 10 | 54.85 | 42 | 44.5 | 44.5 | 0 | M12 5-pole | M12 8-pole | M8 3-pole (with brake) | 14 (± 1) | 14 (± 0.3) | 19.5 | 9 (± 1) (with brake) | 27 (± 0.3) (with brake) | 70.4 (± 1) (without brake) ; 106.4 (± 1) (with brake) | 42.3 |
|
|||
|
75 | 124 | 49 | 10 | 4.3 | 44.7 | 54 | 52.25 | 45 | 4.4 | 36.5 | 5 | 7.8 | 18 | M3 | 6 | 18.6 | 16.4 | 32 | 42 | 42 | M4 | 4 (H7) | 6 | 8 | 8 (h7) | 31.6 | 34 (h7) | 16 | 2.3 | 4.5 | 22.25 | 34 | M4 | 10 | 54.85 | 46 | 44.5 | 56.4 | 9.5 | M12 5-pole | M12 8-pole | M8 3-pole (with brake) | 14 (± 1) | 13.4 (± 0.3) (without brake) ; 52.4 (± 0.3) (with brake) | 23 | 9 (± 1) (with brake) | 12 (± 0.3) (with brake) | 98 (± 1) (without brake) ; 138 (± 1) (with brake) | 56.4 |
|
|||
|
/storage/193614C9DCB9470C33C66EF5B8D80DFB85811626EB3C842C087088A670E458E5/e8569aea8a7246b4acee8149beefce1b/zip/media/982e48020412485097adb3d6210b5f91/CAD_MGTB-60_..._MiniLinearUnit_Rollco.zip | 90 | 139 | 64 | 12 | 3.2 | 45.8 | 72 | 68.75 | 60 | 4.4 | 45 | 6 | 11 | 30 | M4 | 6 | 25.4 | 38.4 | 45 | 57 | 55 | M5 | 5 (H7) | 8 | 10 | 10 (h7) | 39.6 | 42 (h7) | 20 | 2.3 | 4.5 | 29.75 | 48 | M5 | 10 | 72.50 | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
|
||
|
90 | 139 | 64 | 12 | 3.2 | 45.8 | 72 | 68.75 | 60 | 4.4 | 45 | 6 | 11 | 30 | M4 | 6 | 25.4 | 38.4 | 45 | 57 | 55 | M5 | 5 (H7) | 8 | 10 | 10 (h7) | 39.6 | 42 (h7) | 20 | 2.3 | 4.5 | 29.75 | 48 | M5 | 10 | 72.50 | 52.5 | 59.5 | 59.5 | 0 | M12 5-pole | M12 8-pole | M8 3-pole (with brake) | 14 (± 1) | 13.4 (± 0.3) (without brake) ; 52.4 (± 0.3) (with brake) | 23 | 9 (± 1) (with brake) | 12 (± 0.3) (with brake) | 98 (± 1) (without brake) ; 138 (± 1) (with brake) | 56.4 |
|
|||
|
90 | 139 | 64 | 12 | 3.2 | 45.8 | 72 | 68.75 | 60 | 4.4 | 45 | 6 | 11 | 30 | M4 | 6 | 25.4 | 38.4 | 45 | 57 | 55 | M5 | 5 (H7) | 8 | 10 | 10 (h7) | 39.6 | 42 (h7) | 20 | 2.3 | 4.5 | 29.75 | 48 | M5 | 10 | 72.50 | 69 | 59.5 | 86 | 9.5 | Currently not available | Currently not available | Currently not available | Currently not available | Currently not available | Currently not available | Currently not available | Currently not available | Currently not available | Currently not available |
|
Designation | Select all | Description | Pulley Drive Ratio (mm/rev) | Pulley Diameter (mm) | Motor Type | Motor Size (mm) | Max. Permissible Axial Load Fpa (N) | Max. Permissible Payload Horizontal mph (kg) | Max. Permissible Payload Vertical mpv (kg) | Max. Drive Torque Mₚ (Nm) | No Load Torque M₀ (Nm) | Max. Permissible Radial Load on Shaft Fpr (N) | Max. Travel Speed Vmax (m/s) | Max. Rotational Speed (rev/min) | Max. Acceleration (m/s²) | CAD | Compare | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
/storage/A34F13F5246B655DE80E6791D665C1CE3F3BC6912B3CAAFA9767C1E2E0FC7E06/904fe681363942cba4515c91748f79ed/zip/media/c1ffc2aaf0cf47dbb7fae680a24aae72/CAD_MGTB-32_..._MiniLinearUnit_Rollco.zip | Without a motor | 66 | 21.00 | - | - | 65 | 31 | 5.4 | 0.68 | 0.07 | 50 | 1500 | 1365 | 20 |
|
||
|
With motor size 42 and motor adapter VK | 66 | 21.00 | Stepper | 42 | 25 | 0.9 | 0.9 | - | - | - | 1500 | 1365 | 20 |
|
|||
|
/storage/842E4F50D0DC2D6BC6BAAA622B8CD22A9889BFF0D0FA4DEF50CA1B59CDBB62F5/0f36db1817c744c5adc801dd5281973e/zip/media/cf473be7f350465b8a16b53262127991/CAD_MGTB-45_..._MiniLinearUnit_Rollco.zip | Without a motor | 63 | 20.05 | - | - | 85 | 42 | 7.1 | 0.85 | 0.20 | 100 | 1500 | 1430 | 20 |
|
||
|
With motor size 42 and motor adapter VK | 63 | 20.05 | Stepper | 42 | 10 | 0.9 | 0.7 | - | - | - | 1344 | 1280 | 20 |
|
|||
|
With motor size 56 and motor adapter VK | 63 | 20.05 | Stepper | 56 | 85 | 6.2 | 6.2 | - | - | - | 1500 | 1430 | 20 |
|
|||
|
/storage/193614C9DCB9470C33C66EF5B8D80DFB85811626EB3C842C087088A670E458E5/e8569aea8a7246b4acee8149beefce1b/zip/media/982e48020412485097adb3d6210b5f91/CAD_MGTB-60_..._MiniLinearUnit_Rollco.zip | Without a motor | 78 | 24.83 | - | - | 130 | 65 | 11 | 1.61 | 0.40 | 200 | 1500 | 1155 | 20 |
|
||
|
With motor size 56 and motor adapter VK | 78 | 24.83 | Stepper | 56 | 55 | 3.6 | 3.6 | - | - | - | 1500 | 1155 | 20 |
|
|||
|
With motor size 86 and motor adapter VK | 78 | 24.83 | Stepper | 86 | Currently not available | Currently not available | Currently not available | - | - | - | Currently not available | Currently not available | 20 |
|
Designation | Select all | Description | Moved Mass (kg) | Mass of Linear Unit (kg) | Mass Moment of Inertia JMGTB (10⁻² kg cm²) | Mass of the motor and motor adapter VK (kg) | Planar Moment of Inertia ly (cm⁴) | Planar Moment of Inertia lz (cm⁴) | Holding Torque Motor Brake (Nm) | CAD | Compare | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
|
/storage/A34F13F5246B655DE80E6791D665C1CE3F3BC6912B3CAAFA9767C1E2E0FC7E06/904fe681363942cba4515c91748f79ed/zip/media/c1ffc2aaf0cf47dbb7fae680a24aae72/CAD_MGTB-32_..._MiniLinearUnit_Rollco.zip | Without a motor | 0.06 | 0.37 + 0.0012 × Abs. Stroke | 9.19 + 0.0024 × Abs. Stroke + 110.339 × mload | - | 4.3 | 4.6 | - |
|
||
|
With motor size 42 and motor adapter VK | 0.06 | 0.37 + 0.0012 × Abs. Stroke | 9.19 + 0.0024 × Abs. Stroke + 110.339 × mload | 0.52 without brake ; 0.65 with brake | 4.3 | 4.6 | 0.4 |
|
|||
|
/storage/842E4F50D0DC2D6BC6BAAA622B8CD22A9889BFF0D0FA4DEF50CA1B59CDBB62F5/0f36db1817c744c5adc801dd5281973e/zip/media/cf473be7f350465b8a16b53262127991/CAD_MGTB-45_..._MiniLinearUnit_Rollco.zip | Without a motor | 0.15 | 0.92 + 0.0023 × Abs. Stroke | 18.80 + 0.0022 × Abs. Stroke + 100.536 × mload | - | 14.3 | 15.9 | - |
|
||
|
With motor size 42 and motor adapter VK | 0.15 | 0.92 + 0.0023 × Abs. Stroke | 18.80 + 0.0022 × Abs. Stroke + 100.536 × mload | 0.57 without brake ; 0.70 with brake | 14.3 | 15.9 | 0.4 |
|
|||
|
With motor size 56 and motor adapter VK | 0.15 | 0.92 + 0.0023 × Abs. Stroke | 18.80 + 0.0022 × Abs. Stroke + 100.536 × mload | 1.31 without brake ; 1.50 with brake | 14.3 | 15.9 | 1.0 |
|
|||
|
/storage/193614C9DCB9470C33C66EF5B8D80DFB85811626EB3C842C087088A670E458E5/e8569aea8a7246b4acee8149beefce1b/zip/media/982e48020412485097adb3d6210b5f91/CAD_MGTB-60_..._MiniLinearUnit_Rollco.zip | Without a motor | 0.45 | 2.12 + 0.0041 × Abs. Stroke | 81.72 + 0.0040 × Abs. Stroke + 154.110 × mload | - | 43.8 | 50.3 | - |
|
||
|
With motor size 56 and motor adapter VK | 0.45 | 2.12 + 0.0041 × Abs. Stroke | 81.72 + 0.0040 × Abs. Stroke + 154.110 × mload | 1.50 without brake ; 1.69 with brake | 43.8 | 50.3 | 1.0 |
|
|||
|
With motor size 86 and motor adapter VK | 0.45 | 2.12 + 0.0041 × Abs. Stroke | 81.72 + 0.0040 × Abs. Stroke + 154.110 × mload | Currently not available | 43.8 | 50.3 | Currently not available |
|
